Détails sur le produit:
|
| Type d'outil: | Outils APR | Application: | Test de puits de pétrole et opération d'achèvement |
|---|---|---|---|
| Matériel: | Acier allié | Taille enfermante: | 7" - 7 5/8" enveloppe |
| Norme: | LA NACE MR0175 | Condition de travail: | Service de H2S au-dessus de 175oF |
| Pression d'utilisation: | 10000Psi | Connexion: | Pin de CAS Box X |
| Mettre en évidence: | NACE MR0175 Valve de circulation récupérable,Test de la soupape de circulation récupérable,La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon. |
||

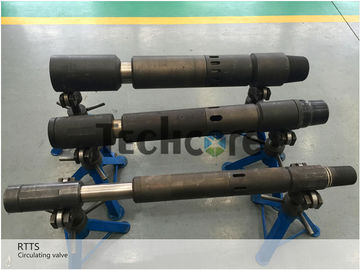

7" valve de circulation recouvrable au calibre de circulation de valve de RTTS
La valve de circulation de RTTS est une valve de circulation recouvrable au calibre dans le type de Halliburton. La valve de circulation de RTTS est appliquée pour la ficelle de essai de tige de perceuse avec l'emballeur de RTTS et la valve de circulation de RTTS peut être fermée à clef fermée quand l'emballeur est supprimé pour renverser le fluide autour du fond de l'emballeur. La conception au calibre de la valve de circulation de RTTS permet aux armes à feu de type tuyauterie et à toute autre ligne équipement de fil de passer.
Fonctionnement de valve de circulation de RTTS
Quand la valve de circulation de RTTS est placée dans le trou, la valve doit être en position d'ouverture verrouillée. La J-fente dans le bloc d'entrave d'emballeur-corps (ou traîner la douille) doit également être placée dans la position supprimée. Quand la valve de circulation est ouverte pour sortir du trou, la tuyauterie est abaissée, s'est tournée vers la droite, et repris. Le principe de fonctionnement de la valve de circulation de RTTS est basé sur des mouvements de crochet dans une J-fente. Les crochets se déplacent avec la manipulation workstring. Quand le crochet est en position supérieure, la valve de circulation est ouverte ; quand le crochet est en position inférieure, la valve de circulation est fermée.
Spécifications de valve de circulation de RTTS
| P/N : 108125667-007-75/8 » valve de circulation de RTTS | |
| Diamètre nominal | 7" - 75/8" |
| IDm dedans. | 2,375" (60mm) |
| Longueur de maquillage | 35,27" (895.9mm) |
| Région d'écoulement | 1700mm2 |
| Pression d'utilisation évaluée | 70Mpa (10000psi) |
| La température fonctionnante | -20°C~204C |
| Service | H2SNACEMR 0175 (au-dessus de 175F) |
| Fil de connexion | 31/2" SI Boîte-Pin |
* la valve de circulation de RTTS est interchangeable avec le type de Halliburton
Instructions d'essai de sécurité de ﹡ de HSE de ﹡ de valve de circulation de RTTS
1. En exécutant chaque essai de pression, vous devez augmenter la pression graduellement. Quand la pression est jusqu'à 20MPa, prise dessus pour une minute, alors chaque 10MPa la garder pour une minute jusqu'à la pression de évaluation ;
2. Pendant faire l'essai de pression, l'outil devrait être placé dans le puits de sondage et couvrir le conseil protecteur sur la prise d'essai de pression.
3.During le processus entier, veillent l'opérateur entier d'essai pour garder à partir de la prise et du joint qui peuvent passer.
le secteur 4.Test devrait placer l'isolement, d'autres excepté l'opérateur pas a laissé entrer dans la zone d'essai.
5.If là est quiconque dans la zone d'essai, il devrait placer l'isolement, évitant la mouche de production d'essai outre de la zone d'essai.
* les outils d'essai de tige de perceuse sont disponibles pour le trou enfermé, le trou ouvert et le trou mince comprenant :
Emballeur recouvrable au calibre, valve de circulation recouvrable au calibre, joint de sécurité recouvrable au calibre, valve d'appareil de contrôle de downhole, valve choisie d'appareil de contrôle, valve de LPR- N, valve d'omni, valve de circulation de multi-cycle, pot hydraulique, amortisseur vertical, amortisseur radial, valve de circulation de sécurité de RD, emballeur recouvrable à haute pression avec le by-pass, emballeur de CHAMPION, valve d'IPO, valve d'essai de ficelle de tuyauterie, type soupape de vidange, échantillonneur de disque de rupture, soupape de sûreté superbe avec le panneau de commande, soupape de douille de sûreté de COUP DE POING pour l'opération de downhole et ainsi de suite.
